划线平板

描述:划线平板/划线平台的用途:是检验机械零件平面、平行度、直线度等形位公差的测量基准,也可用于一般零件及精密零件的划线、铆焊研磨工艺加工及测量等。

产品描述:

  划线平板又叫做划线平台、刻线平板、刻线平台、铸铁划线平台、铸铁划线平板、铸铁刻线平板、实验刻线平台。
  划线平板/划线平台的用途:是检验机械零件平面、平行度、直线度等形位公差的测量基准,也可用于一般零件及精密零件的划线、铆焊研磨工艺加工及测量等。
  划线平板/划线平台材质:高强度铸铁HT200-300工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度和自然时效2-3年)使其精度稳定,耐磨性能好。
  划线平板/划线平台规格:200×200-3000×8000mm,特殊规格可按用户图纸订做或双方商定生产加工。
  划线平板/划线平台精度:按国家标准计量检定规程执行,分别为0、1、2、3四个等级。

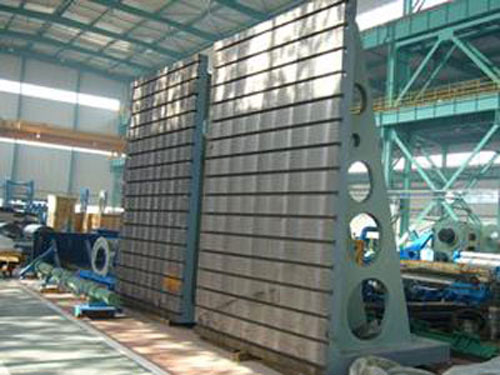

  划线平板/划线平台表面处理:工作面采用刮研工艺,用涂色法进行检验,保证了平面精度。工作面上加工有直线槽,深度2mm,间距100mm。具体参数可根据用户需求加工。
划线平板/划线平台的相关参数:

规格(长×宽)mm 精度等级 高度mm
0 1 2 3
平面度公差(μm)
100×100 4.6 9.0 18   50
100×200 4.9 9.8 19.6   50
200×200 5 10 20.5   50
200×300 5.5 11 22   50
300×300 5.5 11 22   80
300×400 6 12 24   85
400×400 6.5 12.5 25   85
400×500 6.5 13 26 66 90
500×500 6.8 14 28 68 95
400×600 7 14 27.5 70 95
500×600 7 14.2 28.5 71 120
500×800 8 15.5 31 78 140
600×800 8 16 32 80 160
600×900 8.3 16.5 33 83 160
1000×750 9 18 36 90 180
1000×1000 10 20 40 97 180
1000×1200 10 20.5 41 103 180
1000×1500 11 22 45 112 190
1000×2000   26 52 130 200
1500×2000   28 56 140 230
1500×3000   35 70 174 260
2000×3000   37 74 184 260
2000×4000   44 88 219 280
2500×6000   60 120 300 300
3000×6000   62 124 308 350
