铸铁方箱在工作中的用途

铸铁方箱是机械加工中用于支撑和定位工件的基础,也可用于钳工划线,测量,焊接等用途。具有精度高、不易变型、耐磨性强等优点,能在重负荷及一般温度下保持稳定。

      铸铁方箱是一种对零部件在进行安装过程中对零部件进行支撑的工件。主要用于零部件平行度、垂直度的检验和划线时支撑工件,铸铁方箱是用铸铁或钢材制成的具体6个工作面的空腔正方体,其中一个工作面上有V型槽;铸铁方箱结构:是一个灰铁铸造的正方体。一般为边长相同的正方体或长方体的最多,可根据用户的要求,制作特殊各种异型方箱或方筒。铸铁方箱是机械加工中用于支撑和定位工件的基础,也可用于钳工划线,测量,焊接等用途。具有精度高、不易变型、耐磨性强等优点,能在重负荷及一般温度下保持稳定。

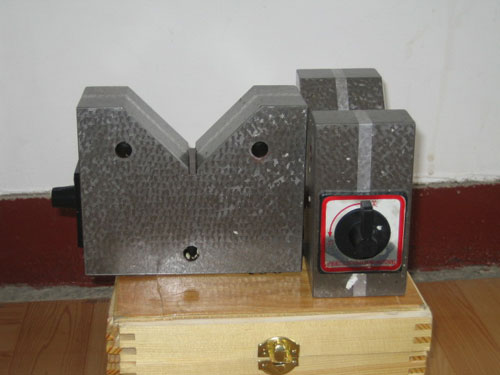

    铸铁方箱从用途上分为检验方箱、划线方箱、T型槽方箱、V型槽方箱、装配方箱、磁性方箱、万能方箱、万能角度方箱。带有T型槽属于异型。铸铁方箱用于各种检验工作,如精密测量用的基准平面,各种机床机械的检验测量,检查零件的尺寸精度、行位偏差,并作出精密划线。精密工件的任意角度线。适用于测量和刻标记的固定器。铸铁方箱检定的环境条件:需要常温、常湿。
     其精度可以分为零级、一级、二级、三级、一般零级、一级、二级、为检验用,三级为划线用。用于机械零部件的平行度、垂直度和各种位置误差的测量及检验。也可根据用户要求制作各种不同规格的等高方箱及长方筒。方箱也可做工作台使用。是平板测量中的重要的辅助工具,用于钳工立体划线,机械零部件的平行度、笔直度的查验和划线。铸铁方箱的材质为:HT200-300 ,主要用于零部件平行度、垂直度的检验和划线时支撑工件。
    铸铁方箱要求:方箱各工作面不能有锈迹、划痕、裂纹、凹陷以及影响计量性能的其他缺陷。非工作面应清砂涂漆,棱边倒角。在铸铁方箱内壁应有公司标签,并标有规格尺寸,级别出厂编号、制造厂名称。
     使用铸铁方箱时先要用纯净的汽油对方箱进行彻底的清洗,然后纱布擦净。同时检查方箱的各工作面是否有影响质量的锈迹、划痕、裂纹、磕伤、凹陷、砂眼和杂质等,以防影响测量精度不准确。
     规格有:100*100mm,200*200mm,300*300 mm,400*400 mm,500*500mm,如特殊规格可根据用户需求自做或加工。
     优点:在使用磨损后,当精度降低时可以通过调试或刮研工艺恢复其精度。对于刮研制方箱除检定平面度外,还要用涂色法检定接触斑点。在边长为25mm任意正方形内斑点数为:一级、二级不少于25点;三级不少于20点。
